1．目的

大型软件系统开发时，某些Java组件可能涉及到多种数据库或中间件系统的连接和应用，例如一个数据传递组件需要从DB2中读取数据，并将数据通过中间件WebSphere MQ发送到其他系统，这类组件功能单一，但却需要连接多种第三方产品，使得程序员的单元测试变的非常不便，程序员不得不注视或修改部分源代码，或者在本地安装所需第三方产品。无疑这两种选择都是痛苦的。

基于以上的不便，本文开发了解析Java Class文件程序，目的是将第三方产品API的Class文件转换为Java源文件（不包括Java类的方法实现），在源文件的各种程序所需的方法里实现一些简单的语句，例如数据库连接方法永远返回true，获得数据方法永远返回 ”Hello world” 等，用JDK重新编译转换后的Java源文件，来替换真正的API 文件，这样程序员在UT测试时，无需修改源代码，也无需安装任何产品，并且能通过修改替换的API Java源文件实施各种UT测试。

为了实现以上需求，必须先要了解Java Class文件格式。Java虚拟机识别的class文件格式包含Java虚拟机指令（或者bytecodes）和一个符号表以及其他的辅助信息。本文将使用VC++语言解析Java Class文件符号表，逆向生成Java源代码结构。如图1：

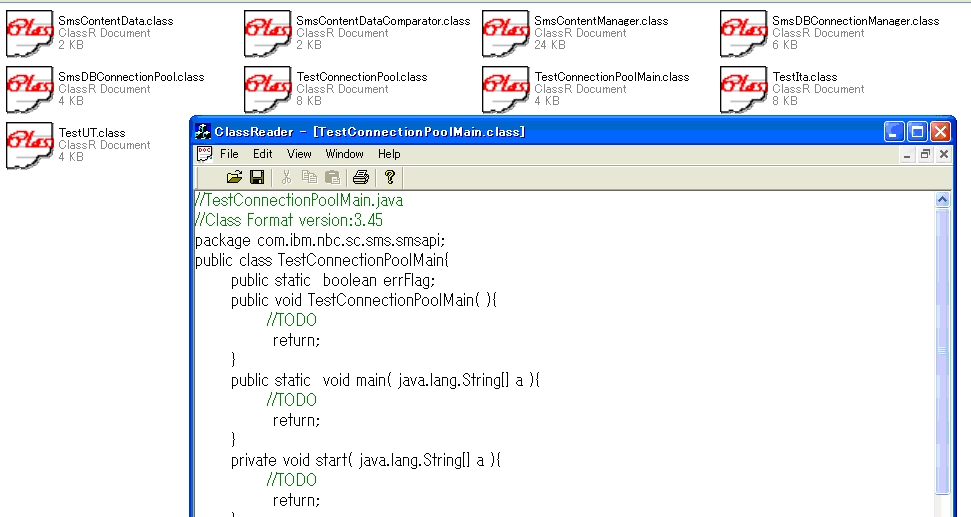

图1

之所以使用VC++而不使用Java的主要是因为VC++界面开发简单；运行速度快，不需要虚拟机；需要用指针建立复杂的数据结构。

2．实现

实现该工具的过程如下：

1．解析Class文件，从Class文件中读取数据并保存到称为ClassFile结构体中；

2．解析ClassFile结构体，生成源代码字符串；

3．将字符串显示到视图中。

2.1 解析Class文件

为实现第1步，首先需要了解Class文件格式规范，参考《Java虚拟机规范》第四章class文件格式，总结class文件的数据结构如图2。

2.1.1 Class文件格式

Class文件格式ClassFile结构体的C语言描述如下：

 1struct ClassFile
 2{
 3    u4 magic;                                 //识别Class文件格式，具体值为0xCAFEBABE，
 4    u2 minor_version;            // Class文件格式副版本号，
 5    u2 major_version;            // Class文件格式主版本号，
 6    u2 constant_pool_count; //  常数表项个数，
 7    cp_info **constant_pool;// 常数表，又称变长符号表，
 8    u2 access_flags;               //Class的声明中使用的修饰符掩码，
 9    u2 this_class;                   //常数表索引，索引内保存类名或接口名，
10    u2 super_class;                //常数表索引，索引内保存父类名，
11    u2 interfaces_count;        //超接口个数，
12    u2 *interfaces;                 //常数表索引，各超接口名称，
13    u2 fields_count;       //类的域个数，
14    field_info **fields;          //域数据，包括属性名称索引，//域修饰符掩码等，
15    u2 methods_count;          //方法个数，
16    method_info **methods;//方法数据，包括方法名称索引，方法修饰符掩码等，
17    u2 attributes_count;        //类附加属性个数，
18    attribute_info **attributes; //类附加属性数据，包括源文件名等。
19};

其中u2 为 unsigned short，u4 为 unsigned long：

1typedef unsigned char   u1;
2typedef unsigned short  u2;
3typedef unsigned long   u4;

cp_info **constant_pool是常量表的指针数组，指针数组个数为constant_pool_count，结构体cp_info为

1struct cp_info
2{
3    u1 tag;       //常数表数据类型
4    u1 *info;   //常数表数据
5};

常数表数据类型Tag定义如下：

 1#define CONSTANT_Class                                7
 2#define CONSTANT_Fieldref                             9
 3#define CONSTANT_Methodref                           10
 4#define CONSTANT_InterfaceMethodref                  11
 5#define CONSTANT_String                               8
 6#define CONSTANT_Integer                              3
 7#define CONSTANT_Float                                4
 8#define CONSTANT_Long                                 5
 9#define CONSTANT_Double                               6
10#define CONSTANT_NameAndType                         12
11#define CONSTANT_Utf8                                 1

每种类型对应一个结构体保存该类型数据，例如CONSTANT_Class 的info指针指向的数据类型应为CONSTANT_Class_info

1struct CONSTANT_Class_info
2{
3    u1 tag;
4    u2 name_index;
5};

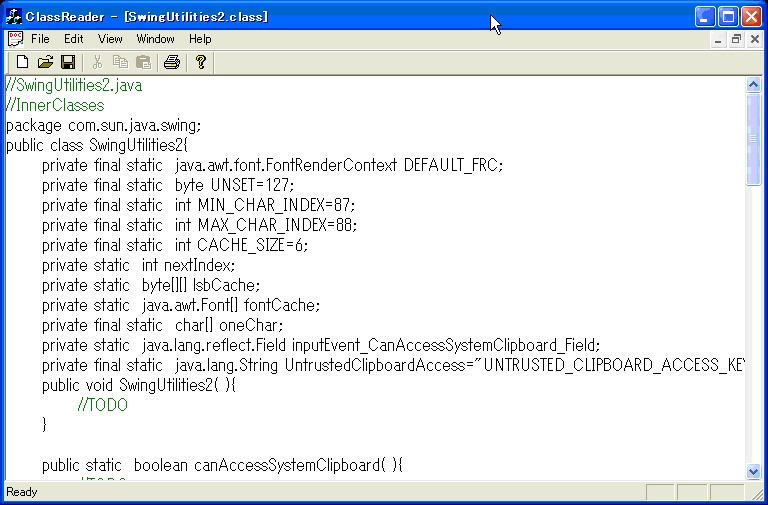

图2

CONSTANT_Utf8的info指针指向的数据类型应为CONSTANT_Utf8_info

1struct CONSTANT_Utf8_info
2{
3    u1 tag;
4    u2 length;
5    u1 *bytes;
6};

Tag和info的详细说明参考《Java虚拟机规范》第四章4.4节。

access_flags为类修饰符掩码，域与方法都有各自的修饰符掩码。

 1#define ACC_PUBLIC                              0x0001
 2#define ACC_PRIVATE                             0x0002
 3#define ACC_PROTECTED                           0x0004
 4#define ACC_STATIC                              0x0008
 5#define ACC_FINAL                               0x0010
 6#define ACC_SYNCHRONIZED                        0x0020
 7#define ACC_SUPER                               0x0020
 8#define ACC_VOLATILE                            0x0040
 9#define ACC_TRANSIENT                           0x0080
10#define ACC_NATIVE                              0x0100
11#define ACC_INTERFACE                           0x0200
12#define ACC_ABSTRACT                            0x0400
13#define ACC_STRICT                              0x0800

例如类的修饰符为public abstract则access_flags的值为ACC_PUBLIC | ACC_ABSTRACT=0x0401。

this_class的值是常数表的索引，索引的info内保存类或接口名。例如类名为com.sum.java.swing.SwingUtitlities2在info保存为com/sum/java/swing/SwingUtitlities2

super_class的值是常数表的索引，索引的info内保存超类名，在info内保存形式和类名相同。

interfaces是数组，数组个数为interfaces_count，数组内的元素为常数表的索引，索引的info内保存超接口名，在info内保存形式和类名相同。

field_info **fields是类域数据的指针数组，指针数组个数为fields_count，结构体field_info定义如下：

1struct field_info
2{
3    u2 access_flags;                 //域修饰符掩码
4    u2 name_index;                 //域名在常数表内的索引
5    u2 descriptor_index;          //域的描述符，其值是常数表内的索引
6    u2 attributes_count;           //域的属性个数
7    attribute_info **attributes; //域的属性数据，即域的值
8};

例如一个域定义如下：

1private final static byte UNSET=127;

则该域的修饰符掩码值为：ACC_PRIVATE | ACC_STATIC | ACC_FINAL=0x001A

常数表内name_index索引内保存数据为UNSET，常数表内descriptor_index索引内保存的数据为B（B表示byte, 其他类型参考《Java虚拟机规范》第四章4.3.2节）。attributes_count的值为1，其中attributes是指针数组。指针数组个数为attributes_count，在此为1，attribute_info结构体如下：

1struct attribute_info
2{
3    u2 attribute_name_index;        //常数表内索引
4    u4 attribute_length;            //属性长度
5    u1 *info;                       //根据属性类型不同而值不同
6};

attribute_info可以转换(cast)为多种类型ConstantValue_attribute，Exceptions_attribute，LineNumberTable_attribute，LocalVariableTable_attribute，Code_attribute等。

因为域的属性只有一种：ConstantValue_attribute，因此此结构体转换为

1struct ConstantValue_attribute
2{
3    u2 attribute_name_index;        //常数表内索引
4    u4 attribute_length;                 //属性长度值，永远为2
5    u2 constantvalue_index;         //常数表内索引，保存域的值
6    //在此例中，常数表内保存的值为127
7};

method_info **methods是方法数据的指针数组，指针数组个数为methods_count，结构体method_info定义如下：

1struct method_info
2{
3    u2 access_flags;                   //方法修饰符掩码
4    u2 name_index;                   //方法名在常数表内的索引
5    u2 descriptor_index;            //方法描述符，其值是常数表内的索引
6    u2 attributes_count;             //方法的属性个数
7    attribute_info **attributes;  //方法的属性数据，
8    //保存方法实现的Bytecode和异常处理
9};

例如一个方法定义如下：

1public static boolean canAccessSystemClipboard(){
2    ...
3}

则access_flags的值为 ACC_PUBLIC | ACC_STATIC =0x0009，常数表内name_index索引内保存数据为canAccessSystemClipboard，常数表内descriptor_index索引内保存数据为()Z；(括号表示方法参数，Z表示返回值为布尔型，详细说明参照《Java虚拟机规范》第四章4.3.2节)。attribute_info **attributes是方法的属性指针数组，个数为attributes_count，数组内保存的是常数表索引，info为Code_attribute或Exceptions_attribute。

本文不解析方法内容，因此忽略Code_attribute和Exceptions_attribute的内容。

ClassFile结构体中的attribute_info **attributes是附加属性数组指针，个数为attributes_count，本文只识别SourceFile属性。

1struct SourceFile_attribute
2{
3    u2 attribute_name_index; //常数表内索引
4    u4 attribute_length;          //属性长度值，永远为2
5    u2 sourcefile_index;         //常数表内索引，info保存源文件名
6};

例如com.sum.java.swing.SwingUtitlities2类的源文件名为SwingUtitlities2.java。

以上是本文需要解析的Class文件格式。

2.1.2 读取数据

定义CJavaClass类完成解析Class文件，生成Java源程序字符串。使用VC++的MFC类CFile从Class文件读取数据。例如：用16进制编辑器打开Class文件，如图3，前4个byte分别是CA FE BA BE，使用CFile::Read(tmp,sizeof(u4))读取后，tmp的值为0xBEBAFECA，所以需要位转换。定义以下方法从文件读取定长数据：

1void readu1(u1 *buff);
2void readu2(u2 *buff);
3void readu4(u4 *buff);

定义如下方法读取变长数据。

void readun(void *buff,u4 len)；

读取的u2和u4的数据需要位转换：

 1    U1  [0]
 2    U1  [1]
 3    U1  [1]
 4    U1  [0]
 5
 6    U2：
 7
 8    U1  [0]
 9    U1  [1]
10    U1  [3]
11
12    U4：
13
14    U1  [2]
15    U1  [3]
16    U1  [2]
17    U1  [0]
18    U1  [1]

调用void readu4(u4 *buff);后buff的值为0xCAFEBABE，该值为ClassFile的magic，识别该文件是Java Class文件。

图3

magic的后面是Class格式的版本号，图3的版本为0x00000030=0.48。版本后面是常数表的元素个数，图3的常数表的元素个数为0xD2=210个。常数表的元素个数之后如ClassFile结构体定义的常数表，类信息，接口信息，域信息，方法信息和附加属性等。

2.2 生成Java源文件

解析Class文件后，生产ClassFile结构体。遍历该结构体数据，则可根据Java语言规范生成Java源文件。例如根据ClassFile的access_flags值获得Java类的修饰符，其中access是CArray<CString,CString&>，保存类所有的修饰符：

 1if((flag & ACC_PUBLIC )==ACC_PUBLIC)
 2{
 3    access.Add(CString("public"));
 4}
 5
 6if((flag & ACC_PRIVATE)==ACC_PRIVATE)
 7{
 8    access.Add(CString("private"));
 9}
10
11if((flag & ACC_PROTECTED)==ACC_PROTECTED)
12{
13    access.Add(CString("protected"));
14}
15
16…
