我们通常用的 Java 缓存基本可认为是扩展了 HashMap 或 ConcurrentHashMap 的实现，它们各自实现自己的缓存策略，如时间与空间的控制，生命周期管理，是否支持分布式，溢出时能否转储到磁盘。关于 Java 本地缓存的存储分为内存与磁盘，内存多数情况下指的是堆内内存(on-heap), 而介于堆内内存与文件存储之间的就是堆外内存(off-heap)

堆内存储(on-heap): 操作最快，无需序列化，但大量数据时会影响到 GC 的效率
堆外存储(off-heap): 存储在 Java 进程内存但非 JVM 堆内(不在 -Xmx 指定的内存范围内)，使用或保存时需进行序列化/反序列化过程(在堆内与堆外转换)，但不受 GC 影响，有助于提它来 GC 的效率
文件存储：不仅存在序列化与反序列化过程，还带 IO 操作，所以最慢，唯一优点就是大

我们查看一下当前 Spring 支持的缓存实现, Supported Cache Providers, 列有 Generic, JCache(JSR-107), EhCache 2.x, Hazelcast, Infinispan, Couchbase, Redis, Caffeine, Simple，这其中无一支持堆外缓存，其中的 EhCache 要付费使用 EhCache 3(Big Memory) 才能支持 off-heap。

不过我们可以直接借助于 Java 内置的 ByteBuffer或存或选用第三方的缓存库来使用堆外缓存，主流的有

OHCache
MapDB
ChronicleMap
Ehcache3: BigMemory 收费(估计在选型时得跳过)

下面将介绍前两个库的使用

OHCache 使用

OHC(off-heap-cache), 它是从 Cassandra 中独立出的项目, 项目地址为 https://github.com/snazy/ohc，似乎有好多年没维护了，距离当前(2024-08-19), 实际的代码变更还在四年前。

Maven 项目中引用依赖

<dependency>
    <groupId>org.caffinitas.ohc</groupId>
    <artifactId>ohc-core</artifactId>
    <version>0.7.4</version>
</dependency>

<groupId>org.caffinitas.ohc</groupId>

</dependency>

它会依赖 JNA, Guava 等项目，因为它要由 JNA 去堆外分配内存的

OHC 在对象于堆内外间转储时需要序列/反序化，所以键和值都要实现 org.caffinitas.ohc.CacheSerializer 类，下面的例子键和值都为字符串

package blog.yanbin;

import com.google.common.base.Charsets;
import org.caffinitas.ohc.CacheSerializer;

import java.nio.ByteBuffer;

public class StringSerializer implements CacheSerializer<String> {

    @Override
    public int serializedSize(String value) {
        byte[] bytes = value.getBytes(Charsets.UTF_8);
        return bytes.length + 4; // 4 bytes to record length
    }

    @Override
    public void serialize(String value, ByteBuffer buf) {
        byte[] bytes = value.getBytes(Charsets.UTF_8);
        // get length
        buf.putInt(bytes.length);
        buf.put(bytes);
    }

    @Override
    public String deserialize(ByteBuffer buf) {
        int length = buf.getInt();
        byte[] bytes = new byte[length];
        buf.get(bytes);
        return new String(bytes, Charsets.UTF_8);
    }
}

package blog.yanbin;

import com.google.common.base.Charsets;

import org.caffinitas.ohc.CacheSerializer;

import java.nio.ByteBuffer;

public class StringSerializer implements CacheSerializer<String> {

@Override

public int serializedSize(String value) {

byte[] bytes = value.getBytes(Charsets.UTF_8);

return bytes.length + 4; // 4 bytes to record length

}

@Override

public void serialize(String value, ByteBuffer buf) {

byte[] bytes = value.getBytes(Charsets.UTF_8);

// get length

buf.putInt(bytes.length);

buf.put(bytes);

}

@Override

public String deserialize(ByteBuffer buf) {

int length = buf.getInt();

byte[] bytes = new byte[length];

buf.get(bytes);

return new String(bytes, Charsets.UTF_8);

}

实际中键和值的序列化类可分开，例如可限定键的最大长度为 32767，可用两个字节存储一个 short 类型的字节表示。

使用堆外内存的代码

package blog.yanbin;

import org.caffinitas.ohc.Eviction;
import org.caffinitas.ohc.OHCache;
import org.caffinitas.ohc.OHCacheBuilder;

public class Main {

    public static void main(String[] args) {
        OHCache<String, String> ohCache = OHCacheBuilder.<String, String>newBuilder()
            .keySerializer(new StringSerializer())
            .valueSerializer(new StringSerializer())
            .eviction(Eviction.LRU)
            .build();

        ohCache.put("hello", "world");
        System.out.println(ohCache.get("hello")); // world
    }
}

package blog.yanbin;

import org.caffinitas.ohc.Eviction;

import org.caffinitas.ohc.OHCache;

import org.caffinitas.ohc.OHCacheBuilder;

public class Main {

public static void main(String[] args) {

OHCache<String, String> ohCache = OHCacheBuilder.<String, String>newBuilder()

.keySerializer(new StringSerializer())

.valueSerializer(new StringSerializer())

.eviction(Eviction.LRU)

.build();

ohCache.put("hello", "world");

System.out.println(ohCache.get("hello")); // world

}

执行后可看到输出为

14:14:25.507 [main] INFO org.caffinitas.ohc.linked.Uns - OHC using JNA OS native malloc/free
14:14:25.905 [main] DEBUG org.caffinitas.ohc.linked.OHCacheLinkedImpl - OHC linked instance with 32 segments and capacity of 67108864 created.
world

前两行的日志看到 OHC 用了 JNA 来分配释放内存。

通过 OHCacheBuilder 可以设置缓存的策略，如键的失效时间

.eviction(Eviction.LRU)
.timeouts(true)
.defaultTTLmillis(60*60*1000L)

.eviction(Eviction.LRU)

.timeouts(true)

.defaultTTLmillis(60*60*1000L)

键在 60 分钟之后就会失效。

使用 OHCache 时所有的键与值都必须定义后相应的 CacheSerializer, 值的序列化实现有可能会影响到缓存的性能，键的话简单，都用字符串。值的话可用 JDK 或 JSON 的序列化。

更详细的内容请参考堆外缓存OHCache使用总结

MapDB 的使用

Map<D,B> - MapDB, 官网的介绍是

MapDB provides Java Maps, Sets, Lists, Queues and other collections backed by off-heap or on-disk storage. It is a hybrid between java collection framework and embedded database engine(MapDB 基于堆外和磁盘存储提供了 Java 的 Map, Set, List, Queue 等集合，它混合了 Java 集合框架与内嵌式数据库引擎)

现在来体验它的堆外存储作缓存的功能(这似乎只是一个较小的功能)，在 Maven 项目中引入依赖

<dependency>
    <groupId>org.mapdb</groupId>
    <artifactId>mapdb</artifactId>
    <version>3.1.0</version>
</dependency>

<groupId>org.mapdb</groupId>

<artifactId>mapdb</artifactId>

</dependency>

同时还要在 pom.xml 中指定 kotlin-stdlib 的版本，配置 kotlin.version 属性值为 1.9.25, 否则可能会采用更早的 kotlin-stdlib 库而造成运行时出错

<kotlin.version>1.9.25</kotlin.version>

1	<kotlin.version>1.9.25</kotlin.version>

java.lang.NoClassDefFoundError: kotlin/enums/EnumEntriesKt
at org.mapdb.DBMaker$StoreType.<clinit>(DBMaker.kt:35)
at org.mapdb.DBMaker.memoryDB(DBMaker.kt:71)

先创建一个 User 类

package blog.yanbin;

import java.io.Serializable;

public class User implements Serializable {
    public String name;
    public User(String name) {
        this.name = name;
    }
}

package blog.yanbin;

import java.io.Serializable;

public class User implements Serializable {

public String name;

public User(String name) {

this.name = name;

}

测试代码

import org.mapdb.DB;
import org.mapdb.DBMaker;
import org.mapdb.HTreeMap;

public class Main {

    public static void main(String[] args) {
        DB db = DBMaker.memoryDB().make();
        DB.HashMapMaker<?, ?> mapMaker = db.hashMap("map");
        HTreeMap<String, User> map = (HTreeMap<String, User>) mapMaker.createOrOpen();

        map.put("u", new User("Scott"));

        System.out.println(map.get("u").name);
    }
}

import org.mapdb.DB;

import org.mapdb.DBMaker;

import org.mapdb.HTreeMap;

public class Main {

public static void main(String[] args) {

DB db = DBMaker.memoryDB().make();

DB.HashMapMaker<?, ?> mapMaker = db.hashMap("map");

HTreeMap<String, User> map = (HTreeMap<String, User>) mapMaker.createOrOpen();

map.put("u", new User("Scott"));

System.out.println(map.get("u").name);

}

执行输出为

Scott

何以见得数据是存到了堆外的呢？我们可以用 JVisualVM 来查看，或是不让 User 实现 Serializable 接口，那么上面的代码就会报错

java.io.NotSerializableException: blog.yanbin.User

间接的说明 User 需要经过序列化，而在堆内存储序列化是不必要的。

如果替换上面的

DB db = DBMaker.memoryDB().make();

为

DB db = DBMaker.heapDB().make();

那么 User 就无需实现 Serializable 接口了，因为 heapDB() 表示用堆内存储，除这两个以后，MapDB 还能更多的存储选择，DBMaker 有以下方法实现

fileDB(file: java.io.File);
fileDB(file: kotlin.String);
heapDB();
heapShardedHashMap(concurrency: kotlin.Int);
heapShardedHashSet(concurrency: kotlin.Int);
memoryDB();
memoryDirectDB();
memoryShardedHashMap(concurrency: kotlin.Int);
memoryShardedHashSet(concurrency: kotlin.Int);
tempFileDB();
volumeDB(volume: org.mapdb.volume.Volume, volumeExists: kotlin.Boolean);

fileDB(file: java.io.File);

fileDB(file: kotlin.String);

heapDB();

heapShardedHashMap(concurrency: kotlin.Int);

heapShardedHashSet(concurrency: kotlin.Int);

memoryDB();

memoryDirectDB();

memoryShardedHashMap(concurrency: kotlin.Int);

memoryShardedHashSet(concurrency: kotlin.Int);

tempFileDB();

volumeDB(volume: org.mapdb.volume.Volume, volumeExists: kotlin.Boolean);

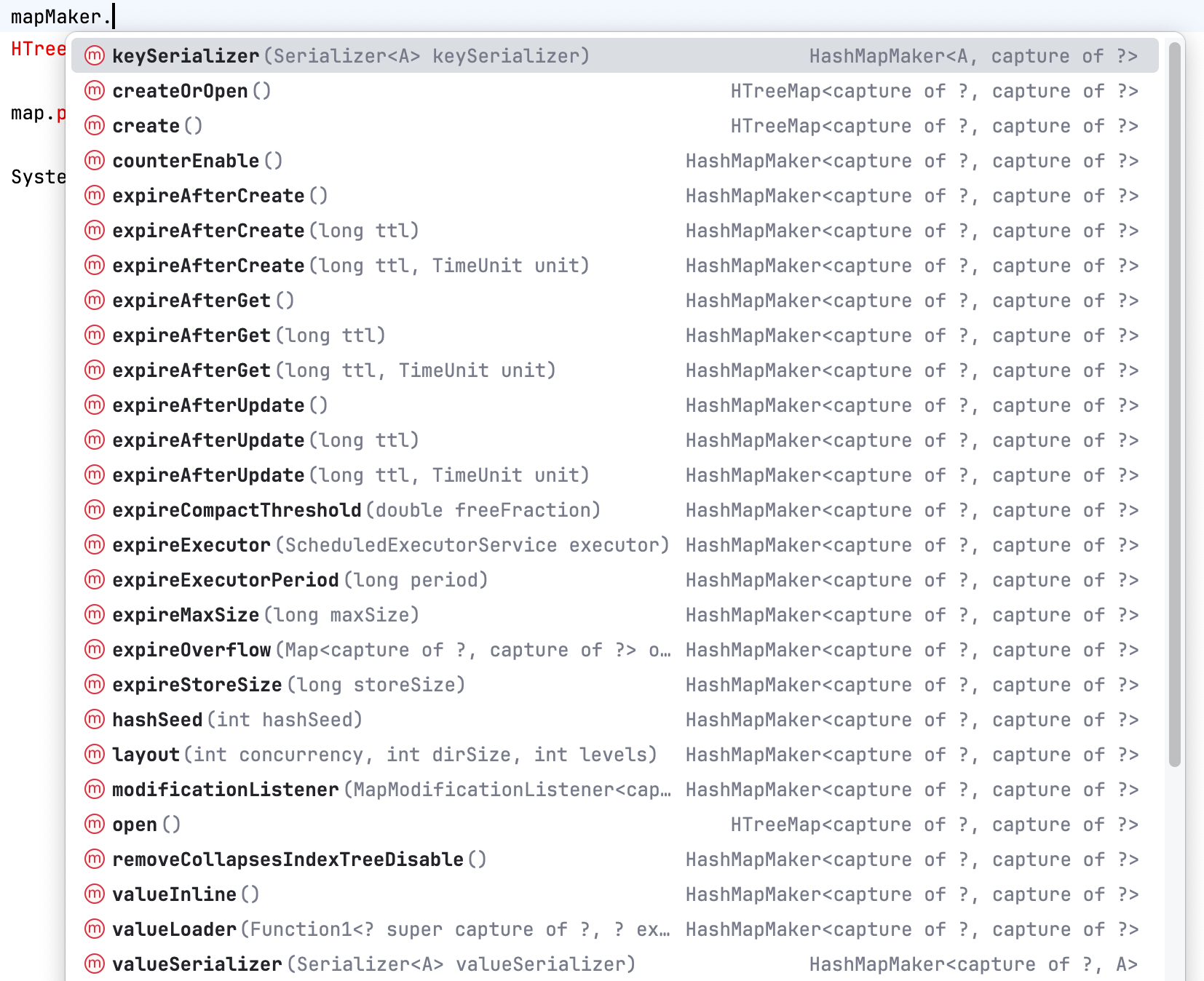

而通过调用 DB.HashMapMaker 的方法可以定制失效策略，缓存对象的数目及存储容量的控制，还有键和值的序列化实现，MapDB 内置了很多的序列化实现，默认为使用 JDK 的 Serializable(SerializerJava), 不像 OHC 要完全自己实现所有的序列化。

附使用 ByteBuffer 的例子

User 类

package blog.yanbin;

import java.io.Serializable;

public class User implements Serializable {
    public String name;
    public User(String name) {
        this.name = name;
    }
}

package blog.yanbin;

import java.io.Serializable;

public class User implements Serializable {

public String name;

public User(String name) {

this.name = name;

}

Main

package blog.yanbin;

import java.io.ByteArrayInputStream;
import java.io.ByteArrayOutputStream;
import java.io.IOException;
import java.io.ObjectInputStream;
import java.io.ObjectOutputStream;
import java.nio.ByteBuffer;
import java.nio.ByteOrder;

public class Main {
    public static void main(String[] args) throws Exception {
        ByteBuffer byteBuffer = ByteBuffer.allocateDirect(1024*1024).order(ByteOrder.nativeOrder());
        saveCache(byteBuffer);

        System.gc();
        System.out.println("out saveCache");
        System.in.read();

        readCache(byteBuffer);
    }

    static void saveCache(ByteBuffer buffer) throws IOException {
        ByteArrayOutputStream baos = new ByteArrayOutputStream();
        ObjectOutputStream oos = new ObjectOutputStream(baos);
        oos.writeObject(new User("Scott"));

        System.out.println("in saveCache");
        System.in.read();

        buffer.position(0);
        buffer.putInt(123);
        buffer.put(baos.toByteArray());
    }

    static void readCache(ByteBuffer buffer) throws Exception {
        buffer.position(0);
        int i = buffer.getInt();
        System.out.println("integer: " + i);
        byte[] bytes = new byte[buffer.remaining()];
        buffer.get(bytes);
        ByteArrayInputStream bais = new ByteArrayInputStream(bytes);
        ObjectInputStream ois = new ObjectInputStream(bais);
        User user = (User)ois.readObject();
        System.out.println("user name: " + user.name);
    }
}

package blog.yanbin;

import java.io.ByteArrayInputStream;

import java.io.ByteArrayOutputStream;

import java.io.IOException;

import java.io.ObjectInputStream;

import java.io.ObjectOutputStream;

import java.nio.ByteBuffer;

import java.nio.ByteOrder;

public class Main {

public static void main(String[] args) throws Exception {

ByteBuffer byteBuffer = ByteBuffer.allocateDirect(1024*1024).order(ByteOrder.nativeOrder());

saveCache(byteBuffer);

System.gc();

System.out.println("out saveCache");

System.in.read();

readCache(byteBuffer);

}

static void saveCache(ByteBuffer buffer) throws IOException {

ByteArrayOutputStream baos = new ByteArrayOutputStream();

ObjectOutputStream oos = new ObjectOutputStream(baos);

oos.writeObject(new User("Scott"));

System.out.println("in saveCache");

System.in.read();

buffer.position(0);

buffer.putInt(123);

buffer.put(baos.toByteArray());

}

static void readCache(ByteBuffer buffer) throws Exception {

buffer.position(0);

int i = buffer.getInt();

System.out.println("integer: " + i);

byte[] bytes = new byte[buffer.remaining()];

buffer.get(bytes);

ByteArrayInputStream bais = new ByteArrayInputStream(bytes);

ObjectInputStream ois = new ObjectInputStream(bais);

User user = (User)ois.readObject();

System.out.println("user name: " + user.name);

}

v如果停留在 in saveCache，用 JVisualVM 可以看到内存中的 blog.yanbin.User 实例，而执行到了 out saveCache 后在 JVM 中的 blog.yanbin.User 实例不见了，最后输出是

integer: 123
user name: Scott

如果 blog.yanbin.User 类没有实现 Serializable 接口就会出错

java.io.NotSerializableException: blog.yanbin.User

如果是换成往一个 Map 中存入一个 User 对象，只要 Map 的实例还在，其中的 user 对象也就在堆内存中。

总结

当在缓存对象多，占用空间大的情况(如 GB 级)，GC 会影响性能时，可考虑用堆外缓存。毕竟堆内外间需频繁的进行序列化与反序列化，但堆外缓存比进程外缓存如(Redis) 效率又要高一些。
像 ByteBuffer 在堆外分配内存时需预先设定内存大小，使用 OHC 和 MapDB 要简单些
当堆外内存(进程内存)越过系统能分配的空间，进程崩溃，但 JVM 将一无所知
使用 OHC 需自己实现所有的键值的序列化/反序列化，而 MapDB 内置了许多的相应实现
几个层次的缓存：堆内(on-heap), 堆外(off-heap), 本地磁盘，进程外。进程外可能是本地的进程或远端的进程，本地磁盘与远端缓存性能差异因磁盘介质，网络介质而不同，不能一概认为本地磁盘就比存取远端数据要快。
