前面从无到有或是分别以 Docker Desktop, Minikube, kind 来搭建过 Kubernetes 集群。而如今各大云服务提供商基本都推出了各自的 Kubernetes 服务，例如：

Google GKE - Google Kubernetes Engine
Amazon EKS - Amazon Elastic Kubernetes Service
Microsoft AKS - Azure Kubernetes Service
IBM Cloud Kubernetes Service
Alibaba Cloud Container Service

所以对 Kubernetes 的进一步学习过程中何不一跃而直上云霄，直接尝试 AWS 的 EKS 如何搭建。EKS 是在 2018 年 6 月份正式推出，见 Amazon Elastic Container Service for Kubernetes Now Generally Available。EKS 在 AWS 上是与 ECS 并列的服务，它们的功能也比较类似，都是伸缩性的容器服务，ECS 配置管理更分散，EKS 本身就是一个集群管理工具。它们也有些共同的东西，如 Auto Scaling Groups, Launch Templates。

现在用 Terraform 脚本来演示一下如何创建一个 EKS 集群，并启动三个 EC2 Worker 节点(EKS 也支持 Fargate Worker 节点)，并部署一个应用。Terraform 脚本将会列出完成该任务的基本要素，也将会看看背后发生了什么。

本文中的 Terraform 完全依照 AWS Web console 上的 Create EKS cluster 和创建 Configure Node Group 两个步骤来进行的。

创建 EKS Cluster 界面主要需要提供

Cluster name: 集群的名称
Kubernetes version: 现支持 1.13, 1.14, 和 1.15, 默认为 1.15
EKS Cluster IAM Role: 允许 EKS 和 Kubernetes control plane 管理 AWS 资源，要两个 IAM policy：AmazonEKSServicePolicy 和 AmazonEKSClusterPolicy, 并且 Assume role 是 eks.amazonaws.com。如果你的 AWS 有人已配置好了 eksServiceRole 或 AWSServiceRoleForAmazonEKS 就直接用它。
Networking: VPC 和 Subnets 按需选择就了(假定这些基础设施都配置好了)，注意选择 Subnet 时要确定该区域(Availability Zone) 支持 EKS
Security groups: 集群节点间的访问控制，用 Terraform 创建 EKS 集群时会自动创建 Security group

相应的 Terraform 脚本片段如下

创建 `eksServiceRole`

resource "aws_iam_role" "eksServiceRole" {
  name = "eksServiceRole"

  assume_role_policy = <<EOF
{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Principal": {
        "Service": "eks.amazonaws.com"
      },
      "Action": "sts:AssumeRole"
    }
  ]
}
EOF
}

resource "aws_iam_role_policy_attachment" "attach_eksServicePolicy" {
  role = aws_iam_role.eksServiceRole.name
  policy_arn = "arn:aws:iam::aws:policy/AmazonEKSServicePolicy"
}

resource "aws_iam_role_policy_attachment" "attach_eksClusterPolicy" {
  role = aws_iam_role.eksServiceRole.name
  policy_arn = "arn:aws:iam::aws:policy/AmazonEKSClusterPolicy"
}

resource "aws_iam_role" "eksServiceRole" {

name = "eksServiceRole"

assume_role_policy = <<EOF

{

"Version": "2012-10-17",

"Statement": [

{

"Effect": "Allow",

"Principal": {

"Service": "eks.amazonaws.com"

"Action": "sts:AssumeRole"

}

]

}

EOF

}

resource "aws_iam_role_policy_attachment" "attach_eksServicePolicy" {

role = aws_iam_role.eksServiceRole.name

policy_arn = "arn:aws:iam::aws:policy/AmazonEKSServicePolicy"

}

resource "aws_iam_role_policy_attachment" "attach_eksClusterPolicy" {

role = aws_iam_role.eksServiceRole.name

policy_arn = "arn:aws:iam::aws:policy/AmazonEKSClusterPolicy"

}

注：在 iaws_iam_role 中可以用 managed_policy_arns = [] 直接引用 managed policy, 无需 aws_iam_role_policy_attachement

创建 EKS 集群

locals {
  subnet_ids = [         //随意选择几个可用的 subnet
    "subnet-bb46cbe7",
    "subnet-ac86d6e6",
    "subnet-8266e9ac"
  ]
}

resource "aws_eks_cluster" "myeks-cluster" {
  name = "myeks-cluster"
  version = "1.15"
  role_arn = aws_iam_role.eksServiceRole.arn
  vpc_config {
    subnet_ids = local.subnet_ids
  }
}

locals {

subnet_ids = [ //随意选择几个可用的 subnet

"subnet-bb46cbe7",

"subnet-ac86d6e6",

"subnet-8266e9ac"

]

}

resource "aws_eks_cluster" "myeks-cluster" {

name = "myeks-cluster"

version = "1.15"

role_arn = aws_iam_role.eksServiceRole.arn

vpc_config {

subnet_ids = local.subnet_ids

}

创建 EKS 集群的过程可能需要十分钟。

执行完后除产生一个 myeks-cluster 外，还创建了一个相应的 Security group, 名为 eks-cluster-sg-myeks-cluster-<123456>, 它开放了所有网络端口。我们可以根据实际来调整这个 Security group，比如 Control Plane 与 Worker 节点之间是通过 6443 端口通信的。

此时 AWS 界面上可以看到创建好的 myeks-cluster, 要是急不可奈的话，想立即用 kubectl 命令查看下也行。需要下面的步骤：

更新 ~/.kube/config 文件

$ aws eks --profile my-aws-profile --region us-east-1 update-kubeconfig --name myeks-cluster
Updated context arn:aws:eks:us-east-1:069762108088:cluster/myeks-cluster in /Users/yanbin/.kube/config

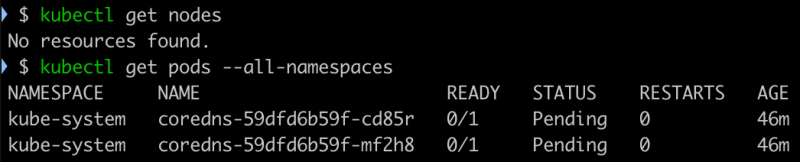

假设前面执行 Terraform 脚本用的 profile 也是 my-aws-profile, 配置的默认区域是 us-east-1。在没有设置环境变量 KUBECONFIG 时，更新内容到 $HOME/.kube/config 文件中，否则更新到 KUBECONFIG 环境变量指向的文件中。这时候一切顺利的话，执行 kubectl get nodes 和 kubectl get pods 就能看到

说明 Kubernete 的 Control Plane 能连接上，也看不到 Master 节点，但 Control Plane 在运行就得付钱的。因为目前还没有 Worker 节点，所以看到的 Pods 状态还是 Pending，不用急，完成下面的步骤就会正常。

好了，继续往下走，在 AWS EKS 控制台下，进到 myeks-cluster 中，需要添加 Worker 节点，我们有两个选择，可以是 EC2 的 Node Group, 也可以是 Fargate Profile。一个 EKS 集群可以添加多个 Node Group 或 Fargate Profile, 下面以 Node Group 为例，每一个 Node Group 有自己的 Auto Scaling Group 和 Launch Template。

现在开始到 Add Node Group 的步骤，从界面上来看需要提供：

Node Group 的名称，按业务或 EC2 实例类型来规划都可
Node IAM Role Name: 工作节点将要用到的 EKS Node IAM Role, 要有基本的 IAM policy: AmazonEKSWorkerNodePolicy, AmazonEKS_CNI_Policy, 和 AmazonEC2ContainerRegistryReadOnly, 并且 Assume role 是 ec2.amazonaws.com. 再就是节点上运行任务要什么权限就加什么
Subnets: 子网，一般选与创建 EKS 集群时一样的就行
SSH key pair: 如果允许远程访问工作节点的话，指定一个 SSH 登陆用的 key
下面步骤有 EC2 实例类型及 AMI 的选择，Auto Scaling 相关的 EC2 实例数的选择

于是我们有下面的 Terraform 片段

创建 eks-NodeInstanceRole

resource "aws_iam_role" "eks-NodeInstanceRole" {
  name = "eks-NodeInstanceRole"
  assume_role_policy = <<EOF
{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Principal": {
        "Service": "ec2.amazonaws.com"
      },
      "Action": "sts:AssumeRole"
    }
  ]
}
EOF
}

resource "aws_iam_role_policy_attachment" "attach_worker_eks-NodeInstanceRole" {
  role = aws_iam_role.eks-NodeInstanceRole.name
  policy_arn = "arn:aws:iam::aws:policy/AmazonEKSWorkerNodePolicy"
}

resource "aws_iam_role_policy_attachment" "attach_ecr_eks-NodeInstanceRole" {
  role = aws_iam_role.eks-NodeInstanceRole.name
  policy_arn = "arn:aws:iam::aws:policy/AmazonEC2ContainerRegistryReadOnly"
}

resource "aws_iam_role_policy_attachment" "attach_cni_eks-NodeInstanceRole" {
  role = aws_iam_role.eks-NodeInstanceRole.name
  policy_arn = "arn:aws:iam::aws:policy/AmazonEKS_CNI_Policy"
}

resource "aws_iam_role" "eks-NodeInstanceRole" {

name = "eks-NodeInstanceRole"

assume_role_policy = <<EOF

{

"Version": "2012-10-17",

"Statement": [

{

"Effect": "Allow",

"Principal": {

"Service": "ec2.amazonaws.com"

"Action": "sts:AssumeRole"

}

]

}

EOF

}

resource "aws_iam_role_policy_attachment" "attach_worker_eks-NodeInstanceRole" {

role = aws_iam_role.eks-NodeInstanceRole.name

policy_arn = "arn:aws:iam::aws:policy/AmazonEKSWorkerNodePolicy"

}

resource "aws_iam_role_policy_attachment" "attach_ecr_eks-NodeInstanceRole" {

role = aws_iam_role.eks-NodeInstanceRole.name

policy_arn = "arn:aws:iam::aws:policy/AmazonEC2ContainerRegistryReadOnly"

}

resource "aws_iam_role_policy_attachment" "attach_cni_eks-NodeInstanceRole" {

role = aws_iam_role.eks-NodeInstanceRole.name

policy_arn = "arn:aws:iam::aws:policy/AmazonEKS_CNI_Policy"

}

注：在 iaws_iam_role 中可以用 managed_policy_arns = [] 直接引用 managed policy, 无需 aws_iam_role_policy_attachement

在其中可加以后任务要用到的权限

创建 EC2 Node Group

resource "aws_eks_node_group" "myeks-ec2-node_group" {
  cluster_name = aws_eks_cluster.myeks-cluster.name
  node_group_name = "ec2-node_group"
  node_role_arn = aws_iam_role.eks-NodeInstanceRole.arn
  subnet_ids = local.subnet_ids
  instance_types = ["m5a.large"]

  remote_access {
    ec2_ssh_key = "my-ssh-key-pair"
  }

  scaling_config {
    desired_size = 3
    max_size = 3
    min_size = 1
  }
}

resource "aws_eks_node_group" "myeks-ec2-node_group" {

cluster_name = aws_eks_cluster.myeks-cluster.name

node_group_name = "ec2-node_group"

node_role_arn = aws_iam_role.eks-NodeInstanceRole.arn

subnet_ids = local.subnet_ids

instance_types = ["m5a.large"]

remote_access {

ec2_ssh_key = "my-ssh-key-pair"

}

scaling_config {

desired_size = 3

max_size = 3

min_size = 1

}

继续 terraform apply 执行当前的脚本，由于需要启动三个 EC2 实例，也需几分钟的时间。

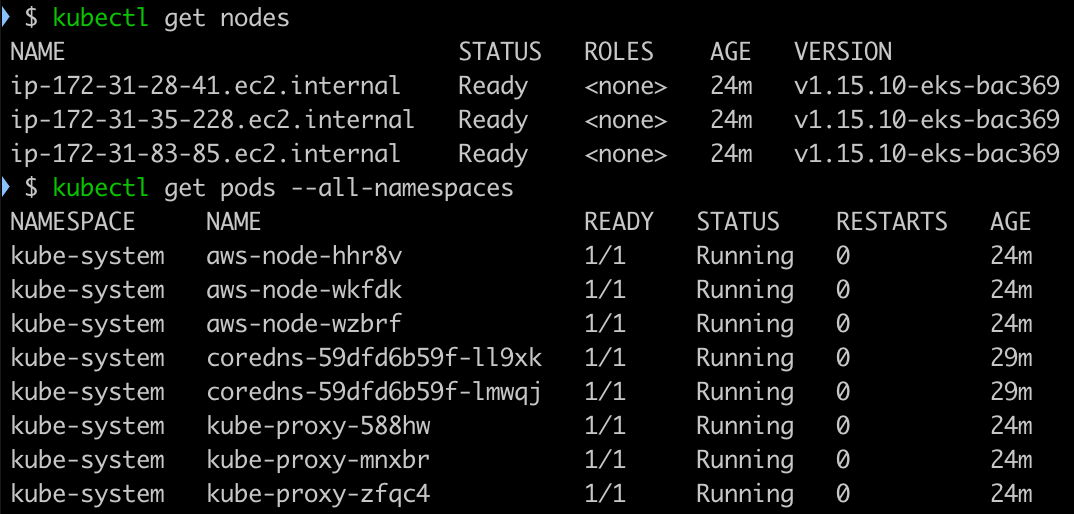

等到所有的 EC2 实例都准备就绪后，再用 kubectl 命令来查看一下

现在 Kubernetes 的集群已经跑起来了。

回过头来了解一下在 Terraform 创建 Node Group 的背后还做了什么。首先它创建了一个 Launch Template 以及相应的 Auto Scaling Group，Launch template 和 Auto Scaling Group 的命名都是 eks-<guid> 的格式。

Launch Template 中就是前面指定的 EC2 类型与 AMI 等相关的内容

相应的 Auto Scaling Group 也是在创建 Node Group 指定的几个像 desired_size, max_size, min_size 几个数字，没有看到 Scaling Policy, 但有设定 Lifecycle Hooks, 关联到了一个非当前 AWS 帐号能看到的 SNS topic eks-asg-lifecycle-hook-topic。看来真正执行 Auto Scaling 的行为还是由 Kubernetes 自己来控制的。

启动了三个 EC2 实例作为 Worker 节点，在 EC2 实例的 userdata 中加入了一些信息与 EKS 集群的相关联起来。

启用 EKS 的 Dashboard

关于部署和访问 EKS 的 Dashboard 在 How do I set up a Kubernetes dashboard on an Amazon EKS cluster? 中讲得很详细，只需下面几个基本步骤

部署 Dashboard

$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v1.10.1/src/deploy/recommended/kubernetes-dashboard.yaml

创建服务帐号和权限

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ServiceAccount
metadata:
  name: eks-admin
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
  name: eks-admin
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: eks-admin
  namespace: kube-system
EOF

cat <<EOF | kubectl apply -f -

apiVersion: v1

kind: ServiceAccount

metadata:

namespace: kube-system

---

apiVersion: rbac.authorization.k8s.io/v1beta1

kind: ClusterRoleBinding

metadata:

roleRef:

apiGroup: rbac.authorization.k8s.io

kind: ClusterRole

subjects:

- kind: ServiceAccount

namespace: kube-system

EOF

代理到本地

$ kubectl port-forward svc/kubernetes-dashboard -n kube-system 6443:443

现在就可以用 https://127.0.0.1:6443 访问，获取登陆 Dashboard 的 token 命令是

$ kubectl -n kube-system describe secret $(kubectl -n kube-system get secret | grep eks-admin | awk '{print $1}')

部署一个 Web 应用到 EKS

EKS 运行的也是 Docker 容器，AWS 的 Docker 镜像要放到 ECR 上，所以先要创建一个 ECR 仓库，Terraform 脚本是

resource "aws_ecr_repository" "python-web" {
  name = "python-web"
}

resource "aws_ecr_repository" "python-web" {

name = "python-web"

}

terraform apply 创建好后，然后在本地预备好一个 python-web 的镜像，最后推送到该 ECR 仓库去备用。

创建文件 app.py

import socket
from http.server import HTTPServer, BaseHTTPRequestHandler

class SimpleHTTPRequestHandler(BaseHTTPRequestHandler):
    def do_GET(self):
        self.send_response(200)
        self.end_headers();
        hostname = socket.gethostname()
        ip = socket.gethostbyname(hostname)
        self.wfile.write(('You hit: ' + hostname + '(' + ip + ')\n').encode())

httpd = HTTPServer(('', 80), SimpleHTTPRequestHandler);
httpd.serve_forever()

import socket

from http.server import HTTPServer, BaseHTTPRequestHandler

class SimpleHTTPRequestHandler(BaseHTTPRequestHandler):

def do_GET(self):

self.send_response(200)

self.end_headers();

hostname = socket.gethostname()

ip = socket.gethostbyname(hostname)

self.wfile.write(('You hit: ' + hostname + '(' + ip + ')\n').encode())

httpd = HTTPServer(('', 80), SimpleHTTPRequestHandler);

httpd.serve_forever()

然后是 Dockerfile

FROM python:3.7.7-alpine3.10
ADD app.py /app.py
ENTRYPOINT ["python", "app.py"]

FROM python:3.7.7-alpine3.10

ADD app.py /app.py

ENTRYPOINT ["python", "app.py"]

再依照推送 Docker 镜像到 Amazon ECR 仓库中的方式，以下几步推送 python-web:latest 到 ECR 中，假设这里创建的 ECR 的 URI 是 http://012345678.dkr.ecr.us-east-1.amazonaws.com/python-web

$ aws ecr get-login --no-include-email | sh
$ docker build -t 012345678.dkr.ecr.us-east-1.amazonaws.com/python-web:latest .
$ docker push 012345678.dkr.ecr.us-east-1.amazonaws.com/python-web:latest

部署 python-web 到 EKS

$ kubectl create deployment python-web-app --image=012345678.dkr.ecr.us-east-1.amazonaws.com/python-web:latest
$ kubectl scale deployment python-web-app --replicas=4

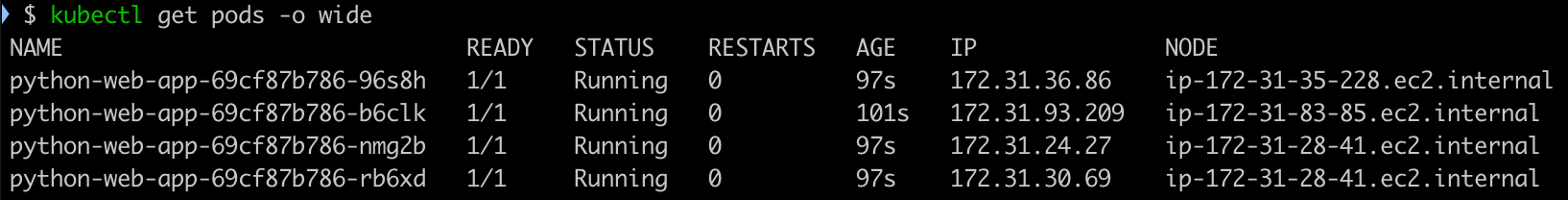

replicas=4 后看下 python-web 应用在工作节点上的分布情况

因为 3 个节点，4 个复本，在同个 EC2 实例上会有两个 Pod 运行。

暴露服务

$ kubectl expose deployment python-web-app --type=LoadBalancer --port 80

这里指定服务类型为 LoadBalancer 就会请求 AWS 给它一个 ELB 域名。过一会儿可以看到 python-web-app 服务的 EXTERNAL-IP 是一个 ELB 域名。

$ kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.100.0.1 <none> 443/TCP 162m
python-web-app LoadBalancer 10.100.147.93 a9c4a.........us-east-1.elb.amazonaws.com 80:30224/TCP 2m

在 AWS 的 Load Balancers 里可看到这个 ELB 配置。

如果当前处在与 EKS 集群同一个 VPC 中，那么可以直接访问那个 EXTERNAL-IP

$ for k in $(seq 1 6); do
> curl a9c4a.........us-east-1.elb.amazonaws.com
> done
You hit: python-web-app-69cf87b786-b6clk(172.31.93.209)
You hit: python-web-app-69cf87b786-96s8h(172.31.36.86)
You hit: python-web-app-69cf87b786-b6clk(172.31.93.209)
You hit: python-web-app-69cf87b786-nmg2b(172.31.24.27)
You hit: python-web-app-69cf87b786-b6clk(172.31.93.209)
You hit: python-web-app-69cf87b786-b6clk(172.31.93.209)

看到请求被分配到每一个节点上。我们只有 3 个 Worker 节点，上面显示了 4 个不同的 IP, 所以它们是 Docker 容器的 IP 地址。

如果想要从外部访问 EKS 集群服务，那么还需要配置 ELB, router 53 来处理外部请求，这是其他的话题。

后续话题：EKS 的 Auto Scaling, Node Group 或 Fargate Profile 的选择
